STAINLESS STEEL PARTS FOR WATER SUPPLY PIPING

大平洋特殊鋳造株式会社

飲料水の安心を
明日へつなぐ。

長年にわたって培った鋳鋼品の製造技術を活かして、水道用ステンレス継手類及び止水栓類を生産しています。材質は耐食・耐久性に優れ、衛生面においても効果的なSCS14系です。

当社の製品群は公益社団法人日本水道協会の認証を取得しており、全国の水道事業体において埋設ステンレス給水配管用として永く使用されています。

水道事業体のニーズと環境の変化にいち早く対応し、高品質なステンレス製品を提供することで、重要なライフラインの一つである水道事業の向上に寄与し、より良い水環境の創造に貢献いたします。

製品一覧

LINE UP

BMJ型ステンレス
伸縮可とう式継手

BMJ STAINLESS STEEL TUBE FITTINGS

BMJ型ステンレス製
ボール止水栓

BMJ STAINLESS STEEL
BALL-TYPE VALVES

絶縁フランジ短管継手

INSULATION FLANGE
SHORT TUBE FITTINGS

多管種用接続継手

MULTI TUBE CONNECTION FITTING

フレキシブル継手

FLEXIBLE TUBE FITTINGS

施工動画はこちら

DESCRIPTION OF
THE CONSTRUCTION

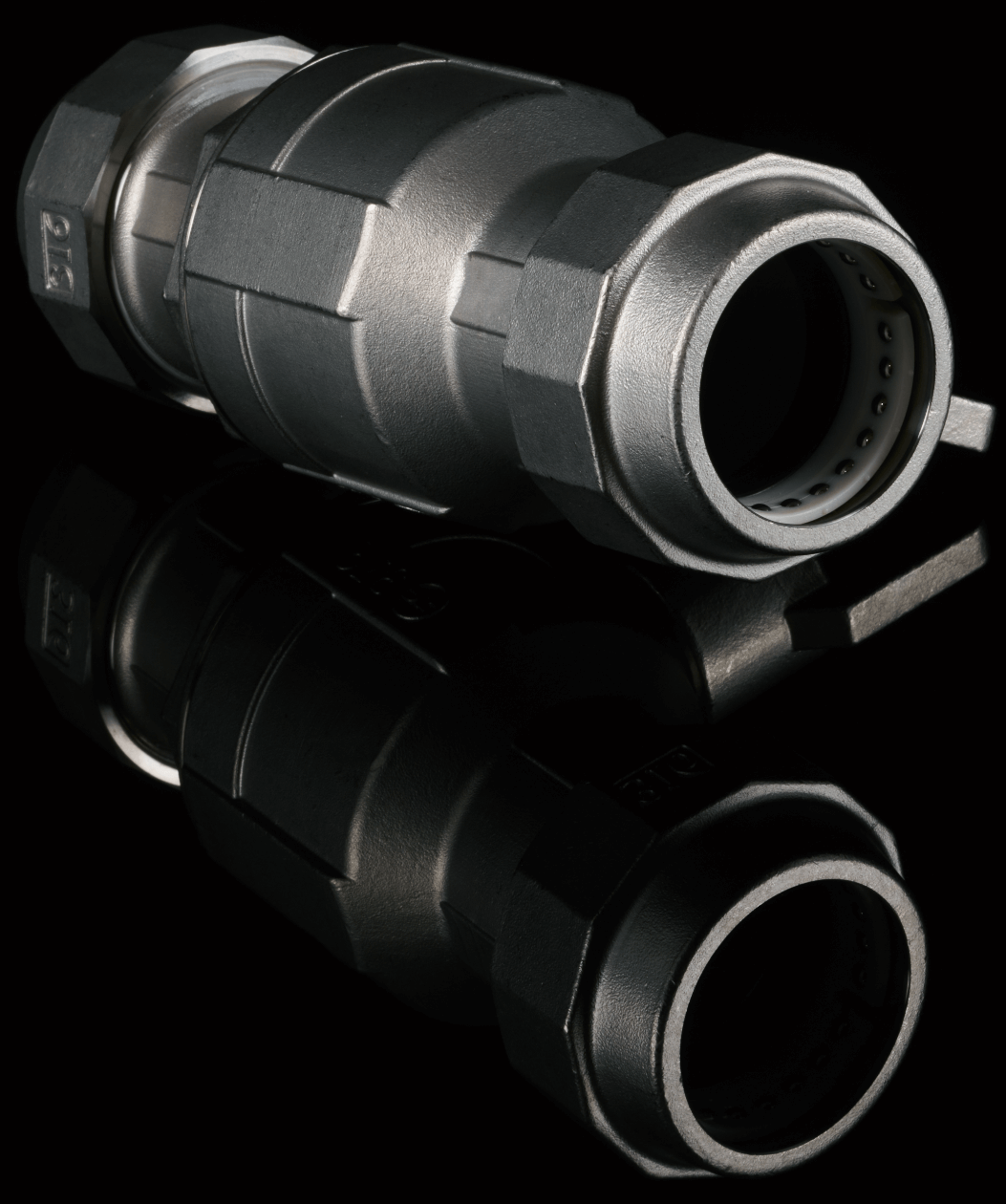

BMJ型ステンレス
伸縮可とう式継手

BMJ STAINLESS STEEL TUBE FITTINGS

製品概要Overview

BMJ型は、日本水道協会規格JWWA-G116の検査・試験に適合した［伸縮可とう式］の製品群です。ステンレス鋼管との接合は、管への［溝付け］［溝付け無し］どちらでも使用可能です。

構造Structure

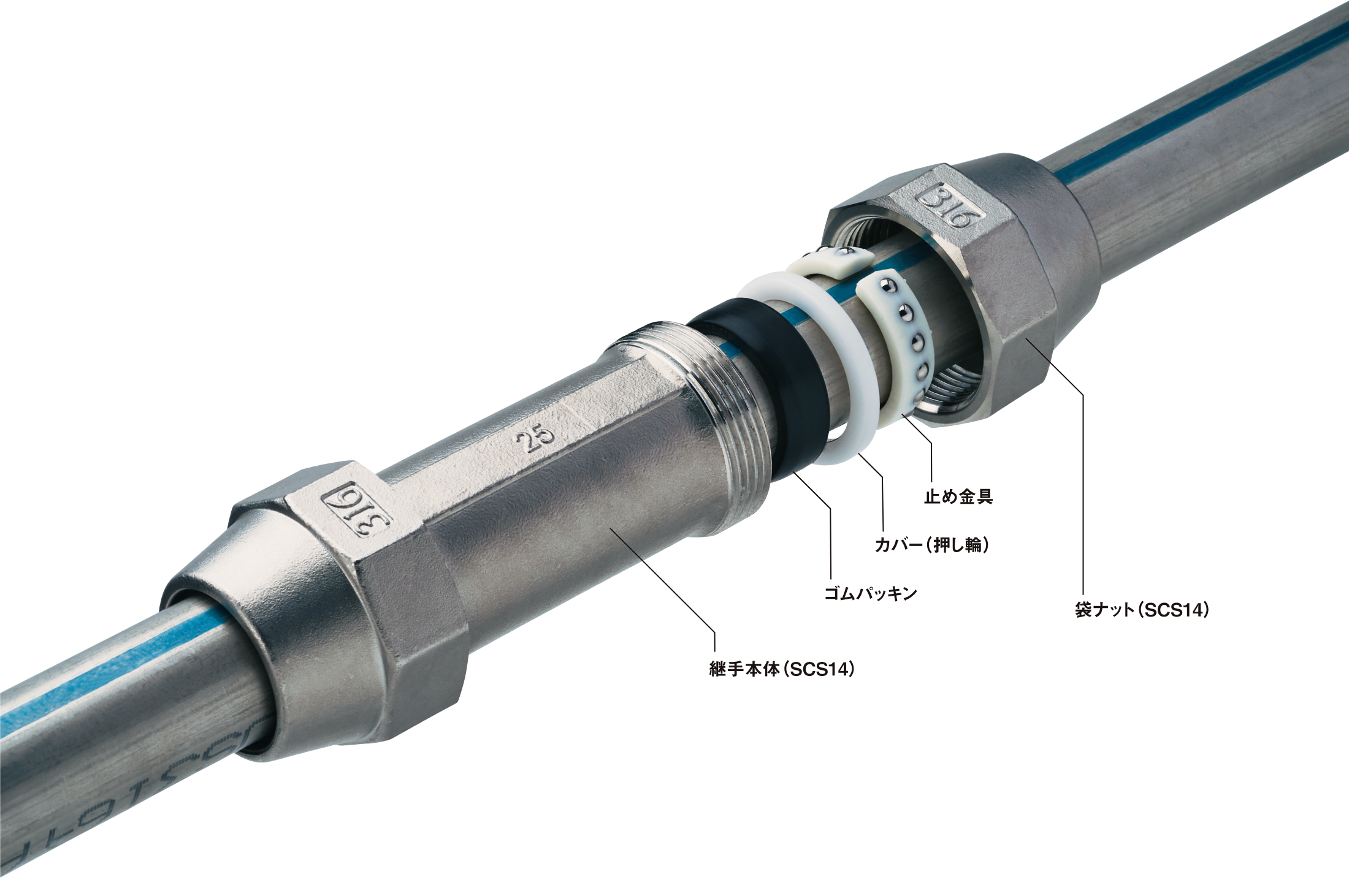

ステンレス製ナットを締め付けることにより、カバー（押し輪）がゴムパッキンを継手本体内部側と管に圧着させ、水密性を保持します。同時に、止め金具のボールを管に食い込ませ、管の抜け出しを阻止します。

接合Joint

ステンレス鋼管・波状ステンレス鋼管との接合

管の溝付け施工

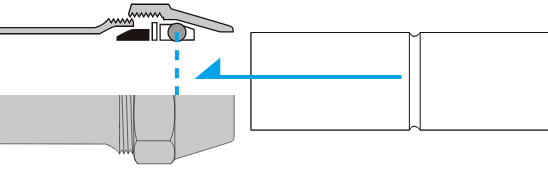

管端から『49mm』の位置に専用のローラーで溝を付けます。
※溝付け位置は20Su～50Suまで共通

継手の袋ナットを適量ゆるめ、内部部品を少し遊ばせます。

管を継手に挿入し、管の溝に止め金具のボールをはめ込みます。
※溝にボールが入った手ごたえがあります

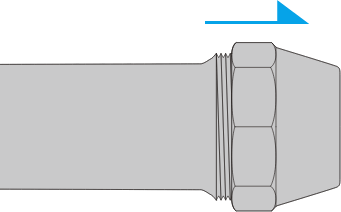

袋ナットを十分に手締めをした後、パイプレンチ等で本締めをします。

管の溝付け無し施工

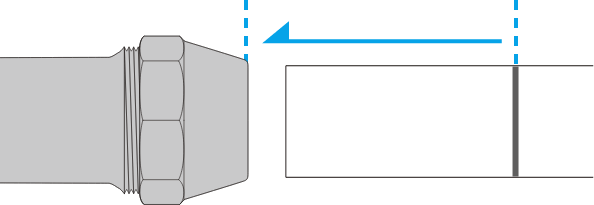

管端から『61mm』の位置に差込み寸法線を表示します。
※差込み寸法線は20Su～50Suまで共通

継手の袋ナットを適量ゆるめ、内部部品を少し遊ばせます。

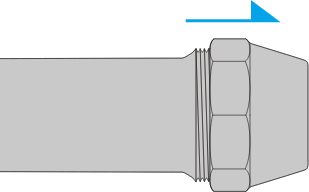

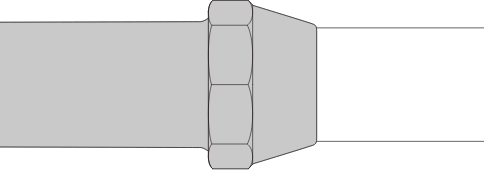

管に表示した差込み寸法線が、袋ナットの端面に合うまで、管を継手に挿入します。

袋ナットを十分に手締めをした後、パイプレンチ等で本締めをします。

注意事項

共通事項

管端のバリは確実に取り除いてください。
継手部品の装着順序、方向を間違えないでください。
袋ナットは必ず手締めをしてから、本締めを行ってください。
袋ナットと本体のネジのはめ合いは、確実に行ってください。
ネジが1、2山程度しか入らない場合には、必ずはめ合いをやり直してください。ネジ噛みの原因となります。

ステンレス綱管接合

継手に管を接合する際、差込み寸法または溝付け位置を必ず守ってください。
管挿入の際、管端が突き当たらないようにしてください。

鋼管接合

管端内外面の面取りを必ず行ってください。
既設管を接合する場合、さびこぶ等を除去し管外面を滑らかにしてください。

BMJ-AVS

異種管接続ソケット

JWWA G-90

本体は耐食性に優れたS C S 1 4を採用し、衛生的で長寿命です。
1つの継手でステンレス鋼管とさまざまな異なる管種を接続できます。
また、すべての管種に対応する絶縁構造を備えています。

管種別口径ラインナップLineup

BMJ-AVS (VB)

亜鉛メッキ鋼管用

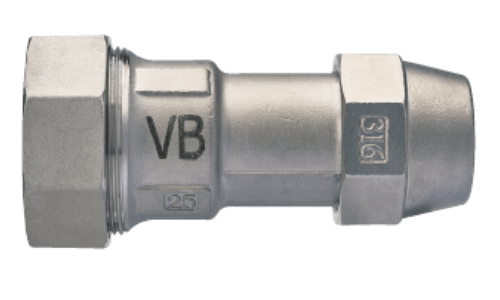

VB / PB

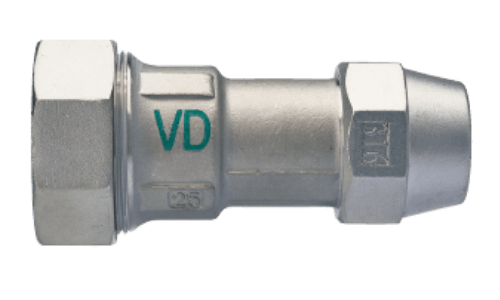

BMJ-AVS (VD)

ビニルライニング鋼管用

VD / PD

BMJ-AVS (VP)

塩化ビニル管用

VP / HIVP

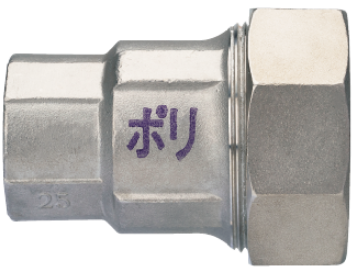

BMJ-AVS (PE)

二層ポリエチレン管用

BMJ-AVS (HPPE)

高密度ポリエチレン管

HPPE

詳細View details

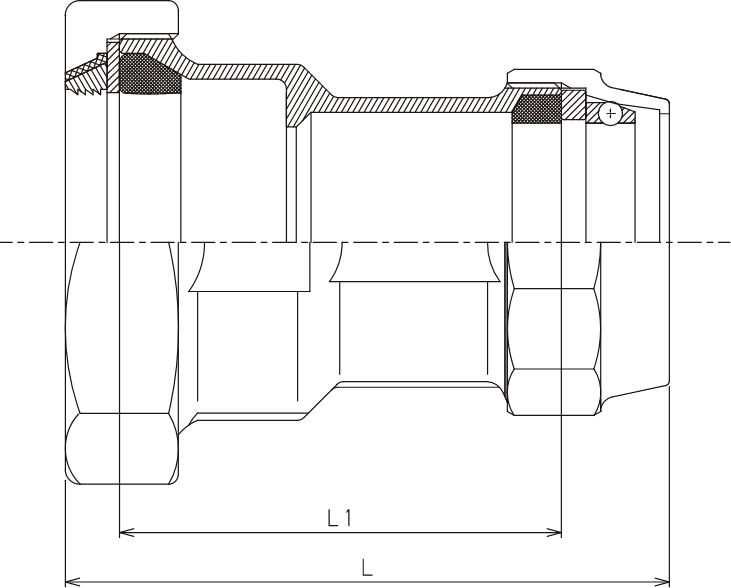

BMJ-AVS

異種管接続ソケット

JWWA G-90

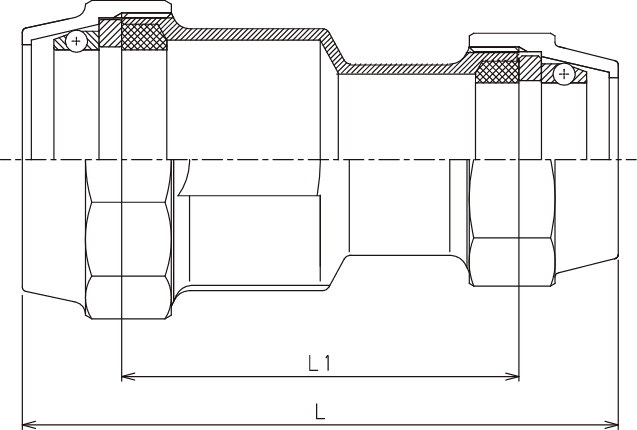

略図

横にスクロールできます

縦横にスクロールできます

型式	同径					異径(SUS×異種管)
型式	20	25	30	40	50	25 × 20
BMJ-AVS (VB)	○	○	△	○	○	○
BMJ-AVS (VD)	△	○	-	○	○	△
BMJ-AVS (VP)	○	○	○	○	○	○
BMJ-AVS (PE)	○	○	○	○	○	○
BMJ-AVS (HPPE)	○	○	○	○	△	○
L1	78	84	89	91	91	78
L	115	114	123	122	122	114

※表内の△表示はお問い合わせ下さい。

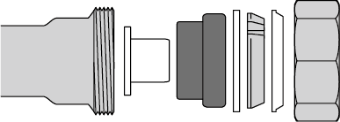

部品構成Parts Configuration

a　袋ナット（SCS14）
b　絶縁コアー
c　ロックリング
d　ワッシャー
e　パッキン(鋼管は管端防食型)
f　管端コアー
g　継手本体（SCS14）

※本体は全管種共通、内部部品は管種別
※絶縁=異種金属接触腐食防止の意を指す

異種管側の接合Joint

鋼管との接合

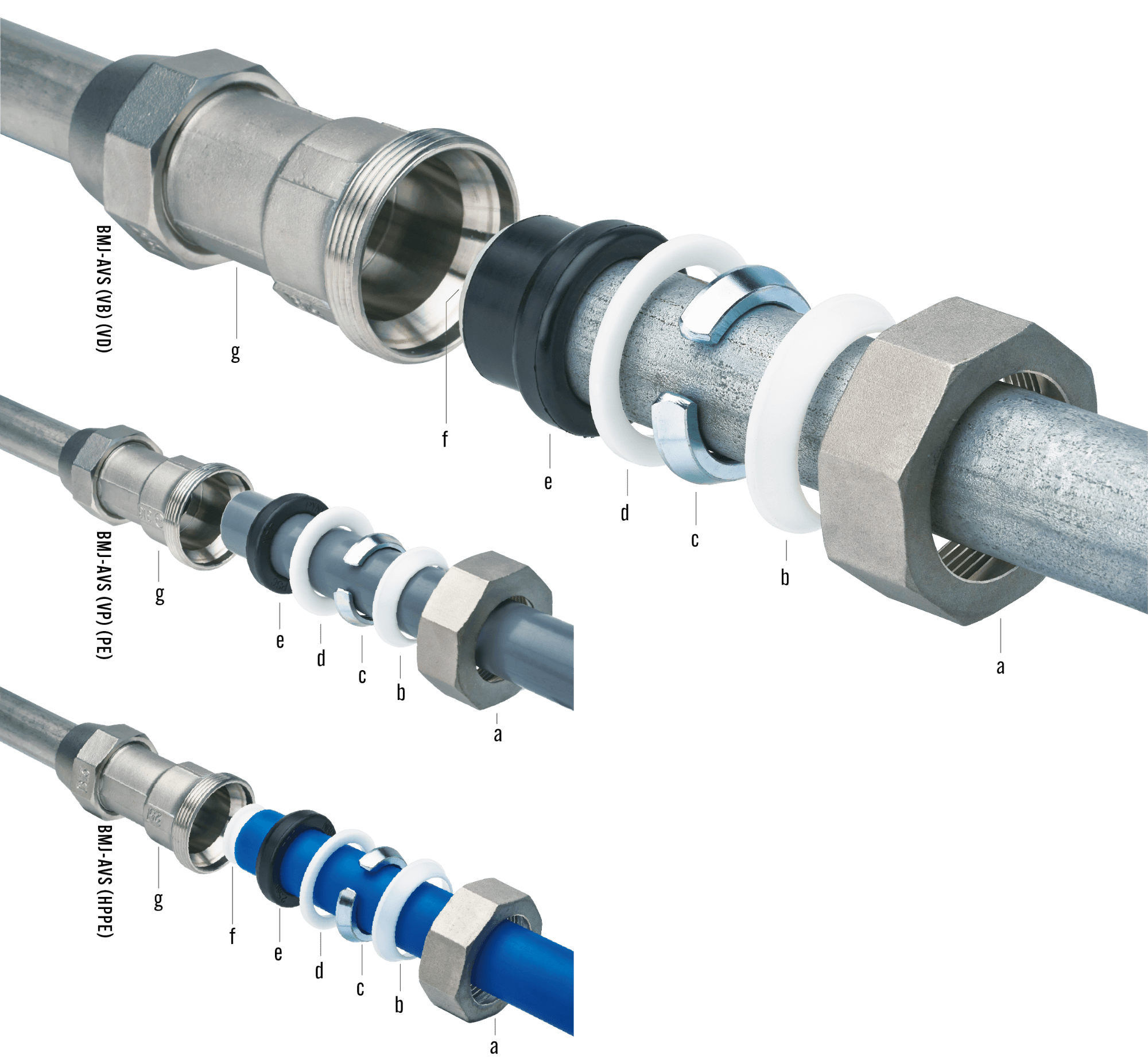

鋼管接合側の袋ナットと各内部部品を分解します。

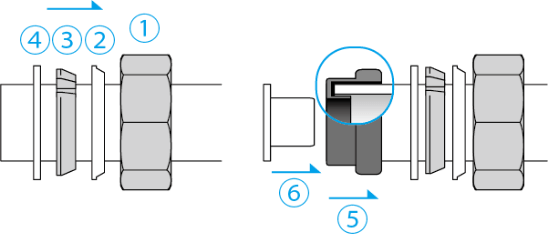

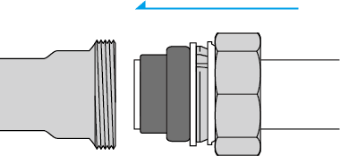

鋼管に①袋ナット②絶縁コアー③ロックリング④ワッシャーを通す。その後に、⑤一体型ゴムパッキンを管端に装着し、⑥管端コアーを挿入します。

鋼管接合側の袋ナットと各内部部品を分解します。

袋ナットと継手のネジをはめ合わせ、
袋ナットを十分に手締めをした後、
パイプレンチ等で本締めをします。

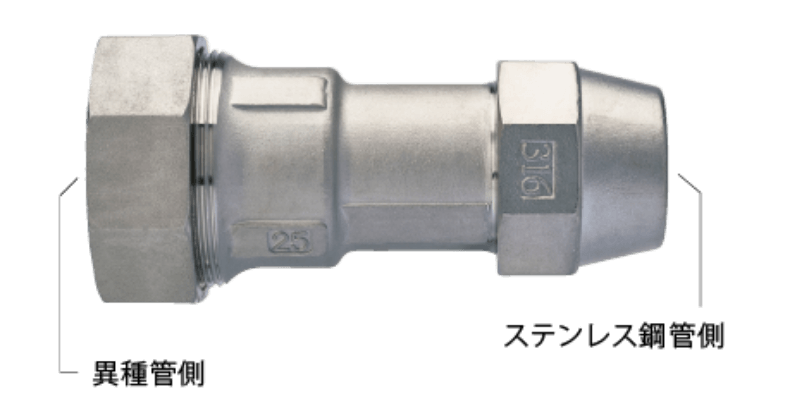

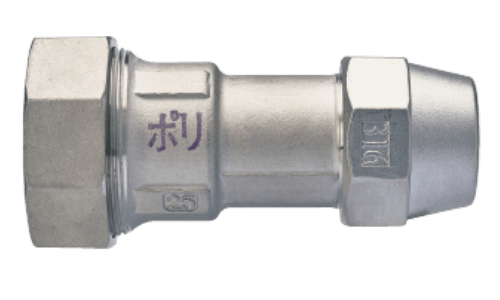

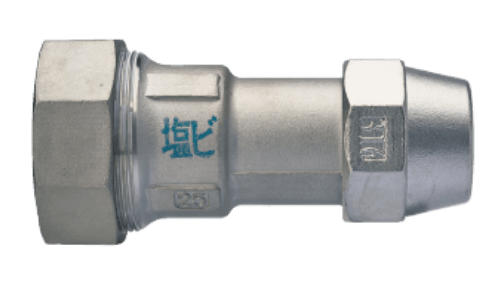

塩ビ管・ポリ管との接合

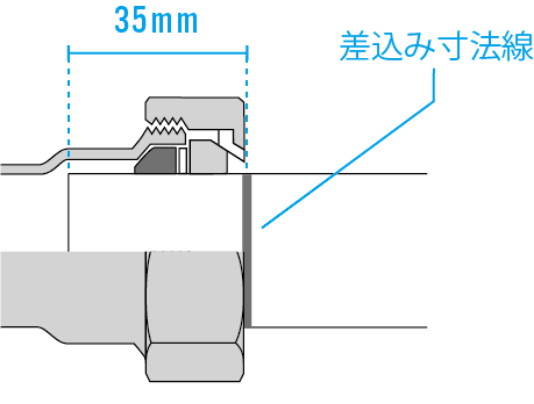

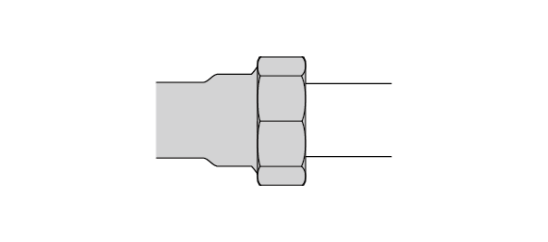

塩ビ管・ポリ管の差込み寸法は、全口径共通で右図の通り35mmです。
接合前の管に差込み寸法線を表示して接合してください。
なお、管端が継手内部奥に突き当たらないように注意して接合してください。
管端が突き当たると袋ナットの締め付け不足、漏水等のトラブルに繋がる可能性があります。

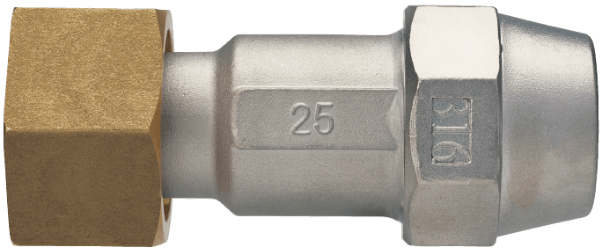

BMJ-PIB

絶縁型分止水用ソケット

JWWA G-90

砲金製器具との接合部に絶縁構造を採用し、コンパクトな設計によって狭所での作業性を高め、効率的な施工を実現します。

詳細View details

BMJ-PIB

絶縁型分止水用ソケット

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径			ねじ寸法
呼び径	L1	L	T
20	71	95	G1	W33-14
25	73	97	G1-1/4	W39-14
30	76	98	G1-1/2	-
40	75	97	G2	-
50	70	92	G2-1/2	-
25×20	71	95	G1-1/4	W39-14
50×30	70	92	G2-1/2	-
50×40	70	92	G2-1/2	-

※Wねじはお問い合わせください

BMJ-PF

SUS分止水用ソケット

JWWA G-90

ステンレス製器具との接合部に回転袋ナット構造を採用し、コンパクトな設計によって狭所での作業性を高め、効率的な施工を実現します。

詳細View details

BMJ-PF

SUS分止水用ソケット

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径			ねじ寸法
呼び径	L1	L	T
20	67	89	G1	-
25	65	89	G1-1/4	-
40	82	97	G2	-
50	70	92	G2-1/2	-
25×20	59	83	G1-1/4	-
50×30	70	92	G2-1/2	-
50×40	70	92	G2-1/2	-

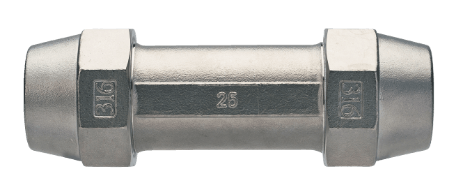

BMJ-S

ソケット

JWWA G-90

詳細View details

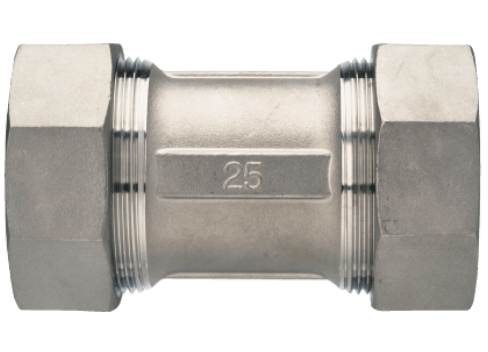

BMJ-S

ソケット

JWWA G-90

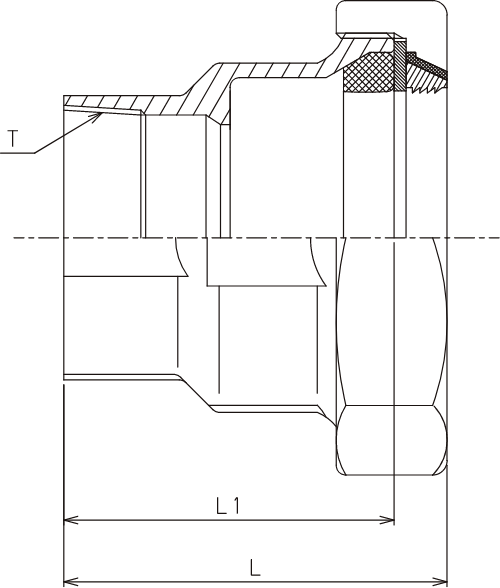

略図

横にスクロールできます

縦横にスクロールできます

呼び径	L1	L
20	88	136
25	88	136
30	102	146
40	102	146
50	102	146

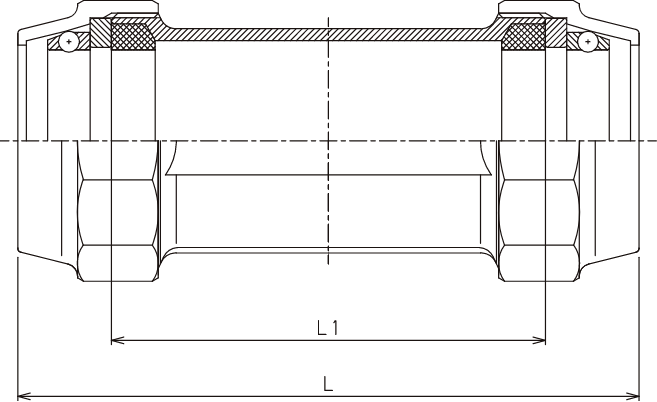

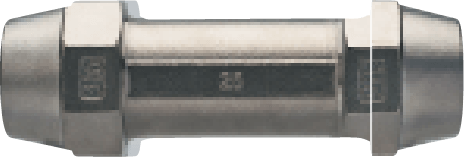

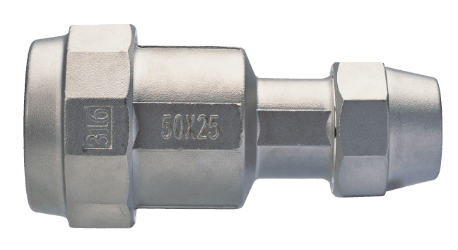

BMJ-RS

異径ソケット

JWWA G-90

詳細View details

BMJ-RS

異径ソケット

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径	L1	L
25×20	88	136
30×20	95	141
30×25	95	141
40×20	95	141
40×25	95	141
40×30	102	146
50×25	95	141
50×30	102	146
50×40	102	146

BMJ-T

チーズ

JWWA G-90

詳細View details

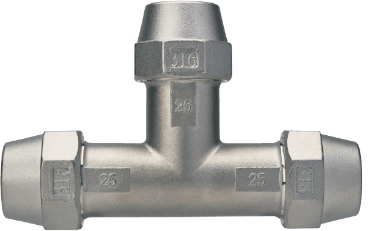

BMJ-T

チーズ

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径	L1	L2	L3	L
20	57	81	114	162
25	60	84	120	168
30	69	91	138	182
40	74	96	148	192
50	79	101	158	202

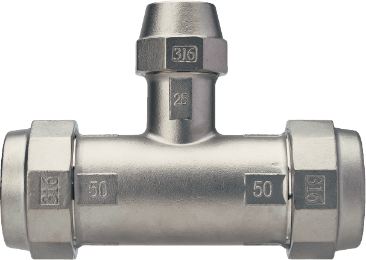

BMJ-RT

異径チーズ

JWWA G-90

詳細View details

BMJ-RT

異径チーズ

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径	L1	L2	L3	L
25×20	60	84	120	168
30×20	65	89	130	174
30×25	64	88	136	180
40×20	68	92	130	174
40×25	68	92	134	178
40×30	74	96	140	184
50×20	71	95	130	174
50×25	71	95	134	178
50×30	77	99	140	184
50×40	77	99	148	192

BMJ-L

90 °エルボ

JWWA G-90

詳細View details

BMJ-L

90 °エルボ

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径	L1	L
20	60	84
25	64	88
30	73	95
40	78	100
50	81	103

BMJ-C

キャップ

JWWA G-90

詳細View details

BMJ-C

キャップ

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径			ねじ寸法
呼び径	S	D	T
20	8角対辺42	14	M36-P2
25	8角対辺48	14	M42-P2
30	8角対辺58	16	M50-P2
40	8角対辺67	17	M60-P2
50	8角対辺72	17	M67-P2

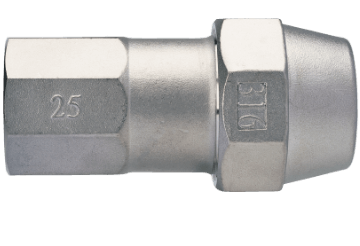

BMJ-SV1

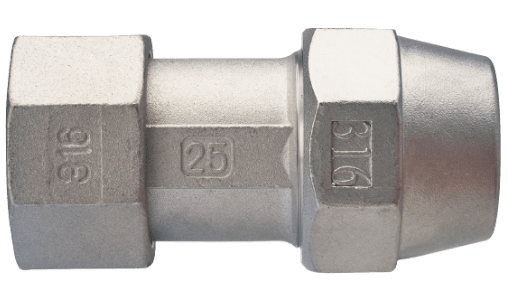

めすアダプター

JWWA G-90

詳細View details

BMJ-SV1

めすアダプター

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径			ねじ寸法
呼び径	L1	L	T
20	65	89	Rc3/4
25	65	89	Rc1
30	70	94	Rc1-1/4
40	80	102	Rc1-1/2
50	80	102	Rc2
20×13	85	107	Rc1/2

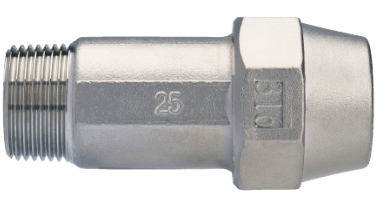

BMJ-SV2

おすアダプター

JWWA G-90

詳細View details

BMJ-SV2

おすアダプター

JWWA G-90

略図

横にスクロールできます

呼び径			ねじ寸法
呼び径	L1	L	T
20	72	96	R3/4
25	75	99	R1
30	83	105	R1-1/4
40	83	105	R1-1/2
50	88	110	R2

BMJ型ステンレス製
ボール止水栓

BMJ STAINLESS STEEL BALL-TYPE VALVES

製品概要Overview

BMJ型継手一体型のステンレス製ボール止水栓は、日本水道協会規格
JWWA-B140止水栓の検査・試験に適合した製品です。

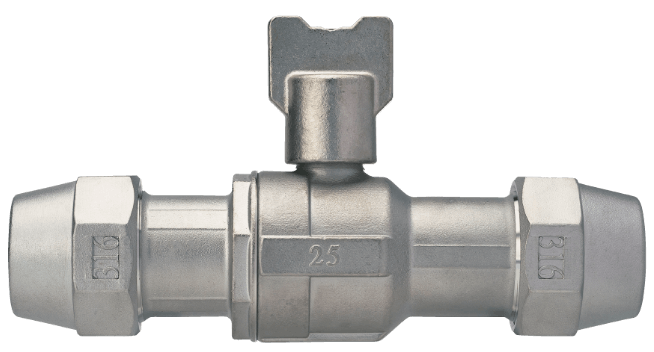

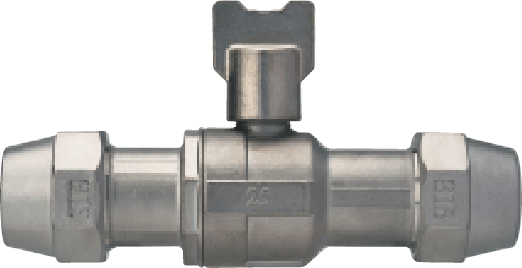

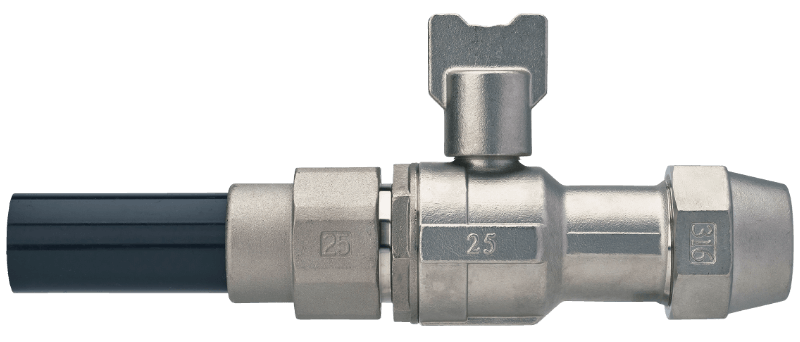

BMJ-B-SSP

ステンレス止水栓

JWWA E-86

詳細View details

BMJ-B-SSP

ステンレス止水栓

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径	L1	L	H
20	125	173	69
25	134	182	73
30	144	188	93
40	156	200	99
50	169	213	109
50×40	169	213	109

BMJ-B-HIVP

ステンレス止水栓

JWWA E-86

詳細View details

BMJ-B-HIVP

ステンレス止水栓

JWWA E-86

略図

横にスクロールできます

縦横にスクロールできます

呼び径						ねじ寸法
呼び径	L1	L2	L3	L	H	T
20	107.2	127	90	129	69	G1
25	116	141	100	140	73	G1-1/4
30	126	158	110	149	93	G1-1/2
40	139	173	120	159	99	G2
50	151	187	130	171	109	G2-1/2

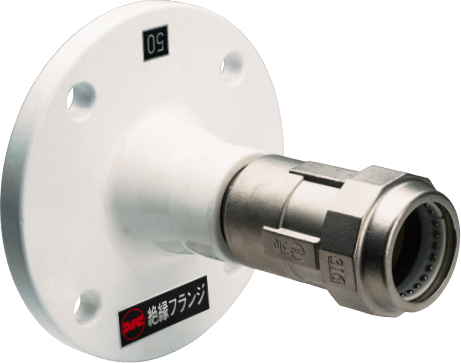

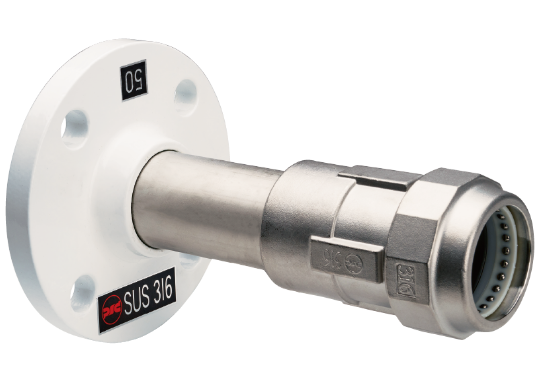

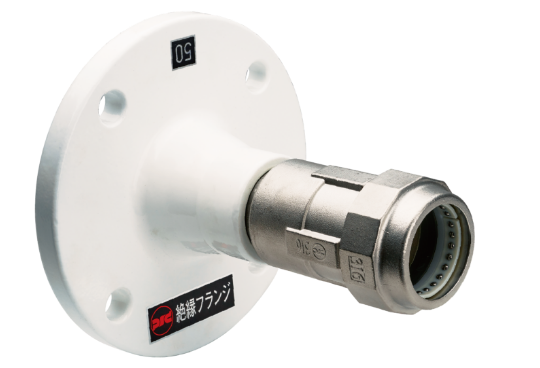

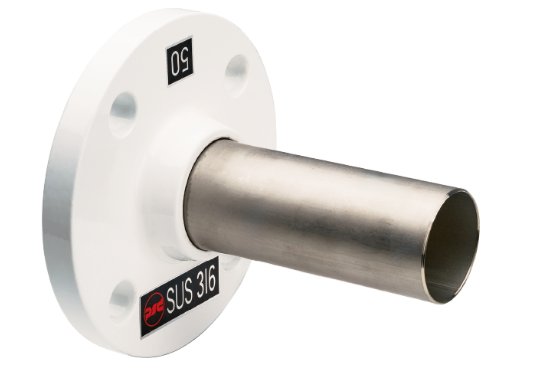

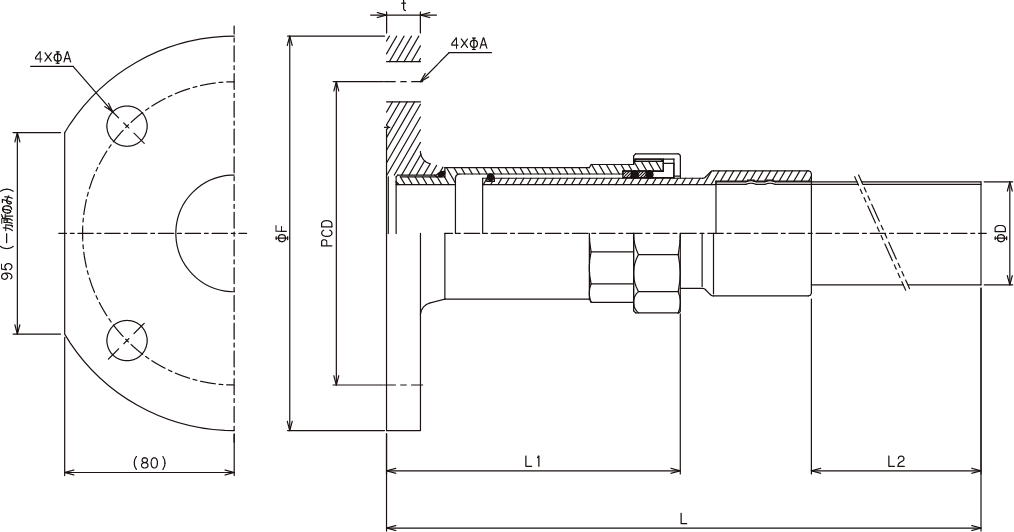

絶縁フランジ短管継手

INSULATION FLANGE SHORT TUBE FITTINGS

製品概要Overview

呼び径		フランジ
呼び径	L	ΦD	ΦF	ΦA	t	PCD	穴数
50	500	48.6	186	19	16	143	4

多管種用接続継手

MULTI TUBE CONNECTION FITTING

製品概要Overview

本体は耐食性に優れたSCS14を採用し、衛生的で長寿命です。
1つの継手でさまざまな異なる管種を接続できます。

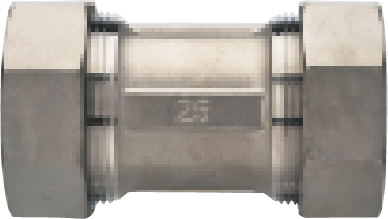

CJ-S

ソケット

※本製品においてはお問い合わせください

詳細View details

CJ-S

ソケット

※本製品においてはお問い合わせください

呼び径
20
25
30
40
50

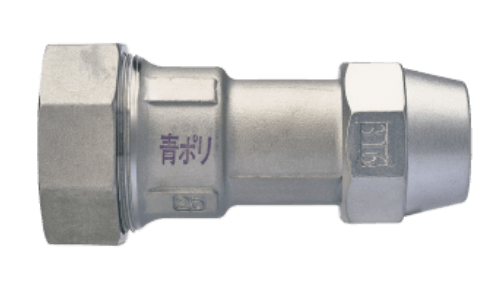

PEJ-SV1

めすアダプター

JWWA G-90

詳細View details

PEJ-SV1

めすアダプター

JWWA G-90

略図

横にスクロールできます

縦横にスクロールできます

呼び径			ねじ寸法
呼び径	L1	L	T
20	56	70	Rc3/4
25	61	73	Rc1
30	65	77	Rc1-1/4
40	66	77	Rc1-1/2
50	68	79	Rc2

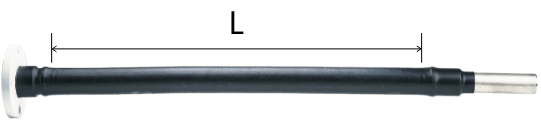

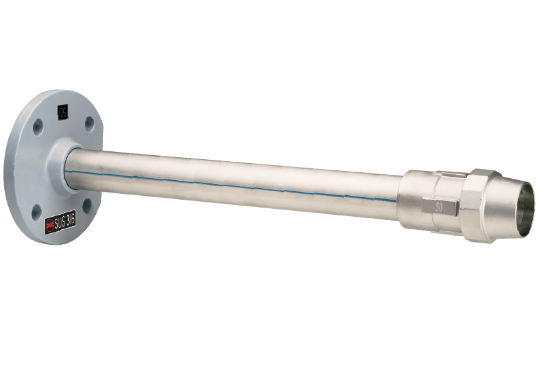

フレキシブル継手

FLEXIBLE TUBE FITTINGS

製品概要Overview

ステンレス製のチューブを主体として構成されており、自在性に富む継手です。
また、その両側に装着される多用な部材により、あらゆる管と器具を接合できます。

FJ-FA

フレキシブル継手

回転フランジ×SUSパイプ

JWWA G-93

JIS 10K相当回転フランジ

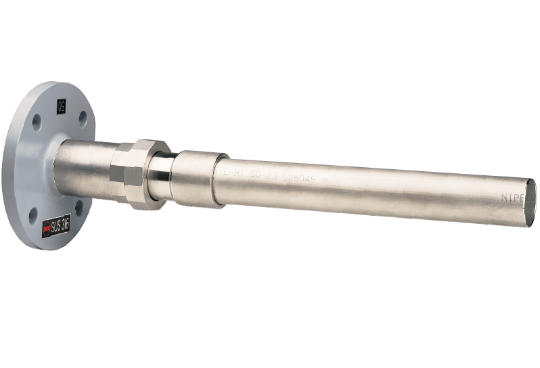

呼び径	寸法
呼び径	L	径	PDC	穴数

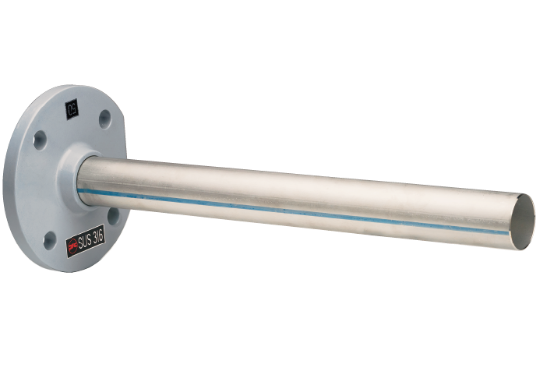

50×40	800	155	120	4
50	800	155	120	4

FJ-A

フレキシブル継手

ステンレスナット×SUSパイプ

JWWA G-88

呼び径	L
40	800

TJB-GC

フレキシブル継手

砲金ナット×鋼管・塩ビ接続ソケット

JWWA G-92

呼び径	L
40	900
50	900

TJB-A

フレキシブル継手

砲金ナット×SUSパイプ

JWWA G-88

呼び径	L
13	800
20	800
25	800

TJB-B

フレキシブル継手

ステンレスナット×SUSパイプ

JWWA G-88

呼び径	L
13	500-1000
20	500-1000
25	500-1000

TJB-E

フレキシブル継手

砲金ナット×砲金ナット

JWWA G-92

呼び径	L
13	500-1000
20	500-1000
25	500-1000

TJB-IMC

フレキシブル継手(絶縁型)

砲金ナット×SUS管接続ソケット

JWWA G-92

呼び径	L
20	400-800
25	400-800
30	600-800
40	600-800
50	600-800
20×25	400-800

TJB-IA

フレキシブル継手(絶縁型)

砲金ナット×SUSパイプ

JWWA G-88

呼び径	L
20	400-800
25	400-800
30	600-800
40	600-800
50	600-800
20×25	400-800

カタログ

CATALOG

ボタンからカタログPDFをダウンロードできます

BMJカタログはこちら MJカタログはこちら千葉県企業局用製品はこちら

呼び径	L1	L2	L3	L
20	57	81	114	162
25	60	84	120	168
30	69	91	138	182
40	74	96	148	192
50	79	101	158	202

呼び径	L1	L2	L3	L
20	57	81	114	162
25	60	84	120	168
30	69	91	138	182
40	74	96	148	192
50	79	101	158	202
